一、玻璃棉认证-绿色产品认证-GB/T35608使用范围：
GB/T35608标准规定了绝热材料绿色产品 评价的 术语和定义、 评价要求、 检验方法、 指 标计算方法和 评价方法。
GB/T35608标准适用于建筑用岩棉、玻璃棉、模塑聚苯乙烯泡沫塑料、柔性泡沫橡塑、泡沫玻璃等绝热材料的绿色产品评价。
（图：玻璃棉、绿色产品认证-玻璃棉认证-GB/T35608）
二、玻璃棉认证-绿色产品认证-GB/T35608术语和定义
GB / T4132 和 GB / T33761 界定的术语和定义适用于本文件。
三、评价要求
4.1基本要求
4.1 .1生产企业的污染物排放
应符合相关环境保护法律法规, 达到国家和地方污染物排放标准的要求, 近 3 年无重大安全事故和重大环境污染事件。
4.1 .2生产企业的污染物总量控制应达到国家和地方污染物排放总量控制指标。
4.1 .3生产企业的管理
应按照 GB / T24001和 GB / T19001 分别建立并运行环境管理体系和质量管理体系,按照 GB / T28001建立并运行职业健康安全管理体系,按照 GB / T23331 建立并运行能源管理体系。
4.1.4产品质量水平

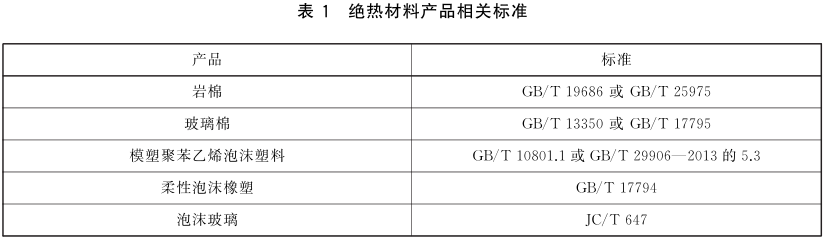

应符合表 1 中相关产品标准的规定。（图：）
4.2指标要求
4.2.1玻璃棉

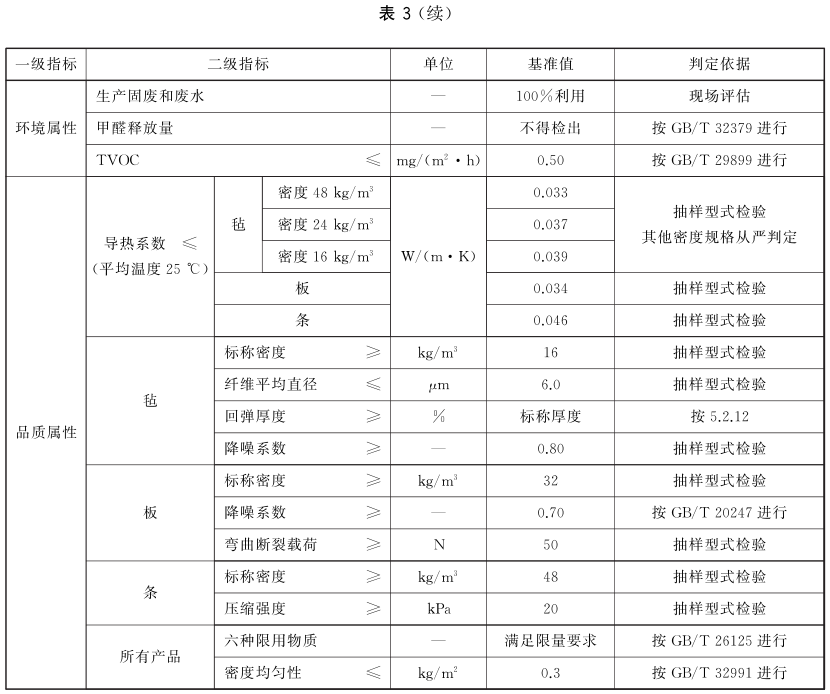

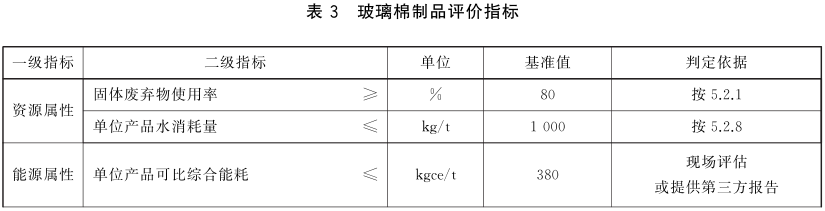

玻璃棉制品的评价指标见表 3 。（图：）
5、检验方法和指标计算方法
5.1基本要求
关于生产企业的要求, 按相关国家、地方法律法规及强制标准的要求进行; 产品应按相关产品国家、行业标准的要求进行抽样型式检验, 所有指标应符合产品标准要求。
5.2指标要求
5.2.1固体废弃物的使用率
固体废弃物的使用率按式( 1 )计算:
式中:
C g ———固体废弃物的使用率;
m f ———固体废弃物使用总质量, 单位为千克(kg);
m z ———原材料总质量, 单位为千克(kg)。
5.2.2能耗
岩棉的能耗按 GB30183的规定进行,玻璃棉的能耗按附录 A 的规定进行, 泡沫玻璃的能耗按附录 B的规定进行, 柔性泡沫橡塑的能耗按附录 C 的规定进行。
5.2.3甲醛释放量按 GB / T32379 的规定进行。
5.2.4氧化钾、氧化钠含量按 GB / T1549 的规定进行。
5.2.5密度均匀性
按GB / T32991的规定进行。 岩棉以最大面密度偏差率为最终结果, 玻璃棉以最大面密度偏差值为最终结果。
5.2.6垂直于表面抗拉强度保留率
按 GB/ T30808 的规定进行, 放置 28 d。
5.2.7全浸吸水率
按 GB / T30807 中规定的全浸法进行, 浸泡时间7 d 。
5.2.8单位产品水消耗量
单位产品水消耗量按式( 2 )计算:
式中:
W water ———单位产品水消耗量, 单位为千克每吨(kg/ t );
m water ———生产耗水总量, 单位为千克(kg);
m p———符合国家标准成品总质量, 单位为吨( t )。
5.2.9 TVOC
按 GB /T29899 的规定进行, 使用 1 m 3 小型释放箱, 温度 23 ℃ , 负载率 1 (单面, 不封边), 空气交换率1 次/ h 。
5.2.10六种限用物质
按 GB / T26125 的规定进行。
5.2.11燃烧性能
按 GB8624— 2012 的规定进行。
5.2.12回弹厚度
裁取 150 mm×150 mm 样品 3 块, 分别称得试样质量。 使用试验机或压板压缩试样, 到试样密度达到 80 kg / m 3 , 维持 72 h , 取出 试样, 回弹 30 min 后, 使用钢直尺测量样品回弹厚度。
5.2.13降噪系数
按GB / T20247 的规定进行, 采用 A类安装方式。
5.2.14残留苯乙烯含量
按 QB / T4009 — 2010 中 5.2 的规定进行。
5.2.15发泡剂含量
按 QB / T4009 — 2010 中 5.1 的规定进行。
5.2.16六溴环十二烷
按 GB / T29785 的规定进行。
5.2.17单位质量原材料制成品体积
按式( 3 )计算:
式中:
V P ———单位质量原材料制成成品体积, 单位为立方米每千克( m 3 /kg);
v P ———符合国家标准的成品体积, 单位为立方米( m 3 ), 按标称尺寸计算;
m j ———原材料胶片质量, 单位为千克(kg)。
5.2.18
大气污染颗粒物按 GB27632 的规定进行。
5.2.19
偶氮二甲 酰胺含量按JB / T6857 的规定进行。
5.2.20
短链氯化石蜡含量按 ISO18219 的规定进行。
6评价方法
采用指标符合性评价的方法。 绿色产品应同时满足基本要求和评价指标要求。
