400-633-0908
181 2654 7679
权威公正 传递信任
彰显品质 创造价值

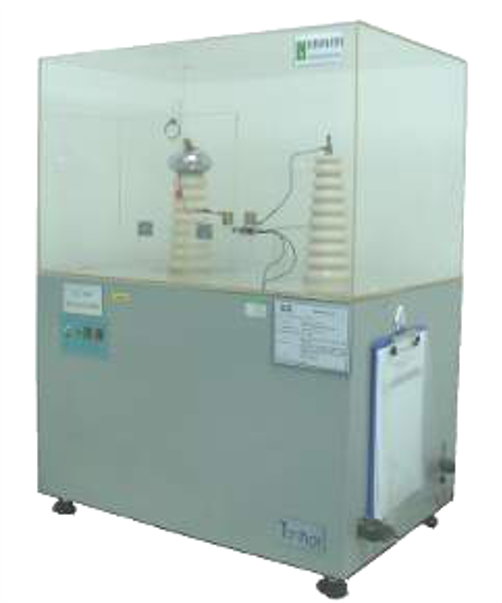

击穿电压介电强度测试

对试样施加交流或直流电压,测定试样被击穿时的瞬时电压或电气强度。

备注:测试仪器通过电流限制值(一般60mA)判断试验结束与否。

对试样施加交流或直流电压,测定试样被击穿时的瞬时电压或电气强度。

备注:测试仪器通过电流限制值(一般60mA)判断试验结束与否。


1 .击穿电压( breakdown voltage):

在规定的试验条件下或在使用中绝缘材料发生击穿时的电压。

2 .电气强度(dielectric strength):

电气强度即介电强度,是指给介质施加电压后,当电压超过某一极限值时,通过电介质的电流急剧增加,电介质的介电性能被破坏,这种现象称为电介质击穿,这时的电压称为击穿电压,相应的电气强度称为电介质介电强度 。

3. 闪络(flashover):

试样和电极周围的气体或液体媒质承受电应力作用时,其绝缘性能损坏,由此引起的试验回路电流。注:碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。


测试电压类型

交流电压(60HZ变频 )与直流电压

补充:

1.  选择直流或者交流电压取决于拟采用的击穿试验目的 ,在某种程度上取决于材料实际应用的场合;

2.  对于大多数材料,直流击穿电压高于交流击穿电压的峰值,对许多材料,特别是那些不均匀材料,直流击穿电压会比交流击穿电压高三倍或更多。


升压速率:500v/min ,2000v/min

最大测试电压:50KV


测试方法

1.短时试验:将试验电压由零开始以均匀的速率上升直至击穿发生。对试样选择升压速率,应使大多数击穿发生在10s~20s之间。对于大多数材料,通常使用500V/s的升压速率。推荐凡有可能的场合应选择下列速率:500,1000,2000V/s。

2.逐级升压试验:以短时试验时击穿电压值的50%为初始电压,每隔60s,增加一定的电压直至试样击穿。增加电压值为初始电压值的10%。试样被击穿时应有4~10个阶梯,而且时间为:120s~720s.

3.耐压测试:以一定的升压速率把电压升到某一个值(客户要求),保持一段时间,测量试样是否被击穿。


影响因素

试样的状态

1)试样的厚度及其均匀性,是否存在机械应力;

2)试样的预处理;

3)是否存在孔隙,水分或者杂质。

试验条件

1)施加电压的频率,升压的速率和加压的时间;

2)环境温度,气压和湿度;

3)电极的形状,尺寸和导热系数

4)周围介质的电,热特性(现用的是10#变压器油)
