压扁试验,是用以检验金属管压扁到规定尺寸的变形性能,并显示其缺陷的一种试验方法。在进行压扁试验时,将试样放在两个平行板之间,用压力机或其他方法,均匀地压至有关的技术条件规定的压扁距(用管子外壁压扁距或内壁压扁距,以毫米表示),检查试样弯曲变形处,如无裂缝、裂口或焊缝开裂,即认为合格。
压扁试验,是用以检验金属管压扁到规定尺寸的变形性能,并显示其缺陷的一种试验方法。在进行压扁试验时,将试样放在两个平行板之间,用压力机或其他方法,均匀地压至有关的技术条件规定的压扁距(用管子外壁压扁距或内壁压扁距,以毫米表示),检查试样弯曲变形处,如无裂缝、裂口或焊缝开裂,即认为合格。
试验标准GB/T246—2007《无缝钢管压扁试验方法》标准适用于外径不超过600mm,壁厚不超过外径的15%的无缝钢管。以及GB/T2653—1989《焊接接头弯曲及压扁试验方法》。
一、压扁试样
1、试样从外观检查合格的无缝钢管任意部位切取。试样应为管产品的全载面管段。
2、试样长度应不小于10mm,但不超过100mm。试样的棱边允许用锉或其他方法将其倒圆或倒角。 注:如果试验结果满足试验要求,可以不对试样的棱边倒圆或倒角。
3、如要在一根全长管的管端进行试验时,应在距管端面为试样长度处垂直于管纵轴线切口,切割深度至少达外径的80%。
二、试验设备
试验可在万能试验机或压力试验机上进行。试验机要装备有上下两平行压板,平行压板的宽度应超过压扁后的试样宽度,即至少为1.6D。压板的长度不小于试样的长度。试验机具有将试样压扁至规定压板距离的能力。压板应具有足够刚度。并能控制试验所要求的速率范围内。
三、试验条件及操作程序
1、试验一般应在10℃~35℃的室温范围内进行。对要求在控制条件下进行的试验,试验温度应为23℃±5℃。试样压扁速度可采用20-50mm/min。出现争议时,压板的移动速率不应超过25mm/min。

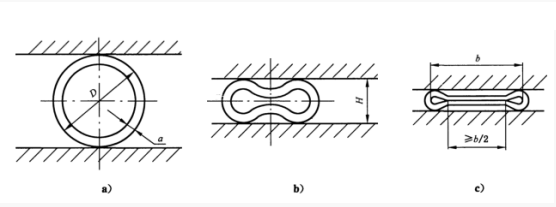

2、要根据有关标准规定,或双方协议确定压板距离H
H——力作用下两压板之间的距离 单位mm
t——钢管公称管壁厚度 单位mm
b ——压扁后试样的内宽度 单位mm
D——钢管公称外径 单位mm
a——常数、由相关标准规定
一般值取为0.07、0.08、0.09
