紧固件扭矩试验

适用公称直径为1~10mm、性能等级为8.8-12.9级(GB/T 3098.1)的螺栓与螺钉的扭矩试验和破坏扭矩值。螺纹规格小于M3,在GB 3098.1中未规定最小拉力载荷与保证载荷的螺栓与螺钉;以及公称直径3~10mm,但长度太短而不能实施拉力试验的螺栓与螺钉,破坏扭矩不适用于内六角紧定螺钉。

破坏扭矩试验

原理:将试验的螺栓或螺钉夹紧在试验装置中,测定其破坏扭矩。

适用范围:适用公称直径为1~10mm、性能等级为8.8-12.9级(GB/T 3098.1)的螺栓与螺钉的扭矩试验和破坏扭矩值。螺纹规格小于M3,在GB 3098.1中未规定最小拉力载荷与保证载荷的螺栓与螺钉;以及公称直径3~10mm,但长度太短而不能实施拉力试验的螺栓与螺钉,破坏扭矩不适用于内六角紧定螺钉。


测试仪器及装置图


微机控制扭矩试验机

破坏扭矩测试扳手

破断扭矩测试装置


试验方法及要求

1.扭力计的示值不应超过对试件规定的最小破坏扭矩的五倍;扭力计的最大误差为试件最小破坏扭矩的±7% 。

2.试验时,螺栓或螺钉应只承受扭力,其值按规定。在达到最小破坏扭矩之前,试件不得断裂。

3.将螺栓或螺钉试件插入试验夹具内,至少有两扣完整螺纹,同时夹具和螺栓或螺钉头之间应至少留出一个螺纹直径的长度,然后夹紧;连续、平稳施加扭矩。


扭矩系数试验

扭矩系数是评定高强度螺栓性能级别的重要参数。

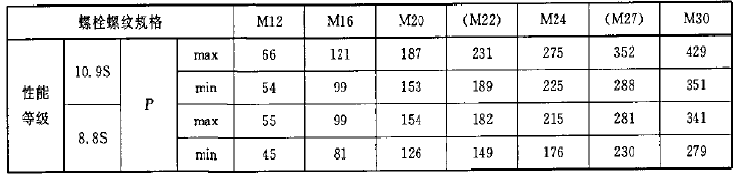

螺纹预拉力应控制在下表之内:

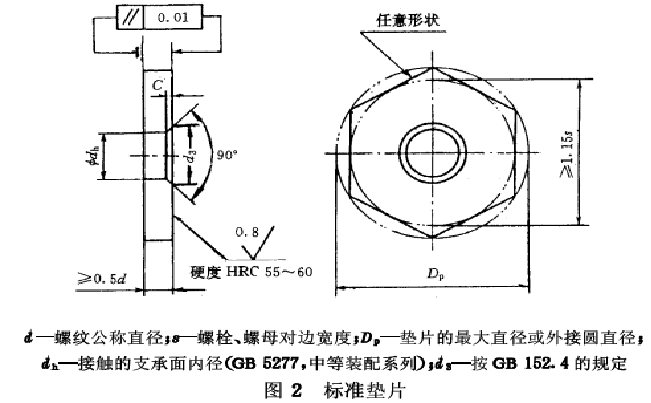

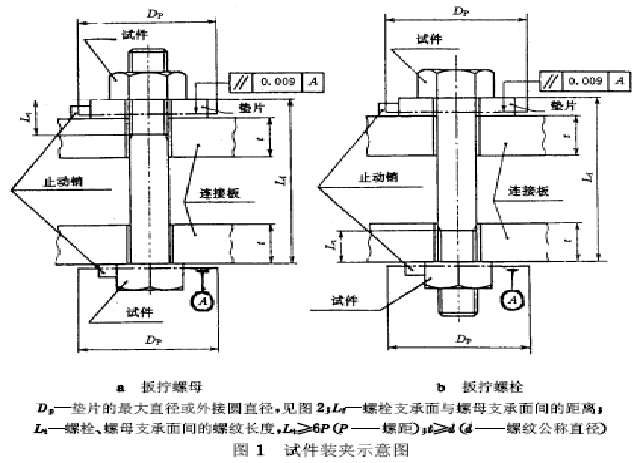

扭矩系数试验装置
