表示晶粒大小的尺度叫晶粒度，常用单位体积（或单位面积）内的晶粒数目或晶粒的平均线长度（或直径）表示。工业生产上采用晶粒度等级来表示晶粒大小。标准晶粒度共分12级，1～4级为粗晶粒，5～8级为细晶粒，9～12级为超细晶粒度。

晶粒度检验方法有：

（1）渗碳法。将试样在930℃±10℃保温6h，使试样表面获得1mm以上的渗碳层。渗碳后将试样炉冷到下临界温度以下，在渗碳层中的过共析区的奥氏体晶界上析出渗碳体网，经磨制和浸蚀后便显示出奥氏体晶粒边界。这种方法适于渗碳钢。

（4）直接淬火法。将碳含量不大于0.35%的试样在900℃±10℃、碳含量大于0.35%的试样在860℃±10℃加热60min，然后淬火，得到马氏体组织，经磨制和浸蚀后显示奥氏体晶界。为了清晰显示晶界，在腐蚀前可在550℃±10℃回火1h。这种方法适用于直接淬火硬化钢。

（5）网状渗碳体法。将试样在820℃±10℃加热，保温30min以上，炉冷到下临界点温度以下，使奥氏体晶界上析出渗碳体网。经磨制和浸蚀后显示奥氏体晶粒形貌。这种方法适用于过共析钢。

（6）网状珠光体法。采用适当尺寸的棒状试样，加热到规定的淬火温度，保温后将试样的一端在水中淬火，经磨制和浸蚀后可以看到细珠光体网显示出的奥氏体晶粒形貌。这种方法适用于其他方法不能显示的过共析钢。

测定平均晶粒度的基本方法

一般情况下测定平均晶粒度有三种基本方法：比较法、面积法、截点法。具体如下：

1、比较法：比较法不需计算晶粒、截矩。与标准系列评级图进行比较，用比较法评估晶粒度时一般存在一定的偏差(±0.5级)。评估值的重现性与再现性通常为±1级。

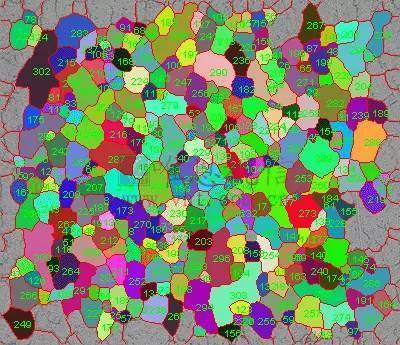

2、面积法：面积法是计算已知面积内晶粒个数，利用单位面积晶粒数来确定晶粒度级别数。该方法的精确度中所计算晶粒度的函数，通过合理计数可实现±0.25级的精确度。面积法的测定结果是无偏差的，重现性小于±0. 5级。面积法的晶粒度关键在于晶粒界面明显划分晶粒的计数

3、截点法：截点数是计算已知长度的试验线段（或网格）与晶粒界面相交截部分的截点数，利用单位长度截点数 来确定晶粒度级别数。截点法的精确度是计算的截点数或截距的函数，通过有效的统计结果可达到 ±0.25级的精确度。截点法的测量结果是无偏差的，重现性和再现性小于±0.5级。对同一精度水平，截点法由于不需要精确标计截点或截距数，因而较面积法测量快。
