400-633-0908
181 2654 7679
权威公正 传递信任
彰显品质 创造价值
紧固件硬度测试

采用金钢石、钢球压头用试验力压入试样表面,保持规定时间后,卸除试验力,测量试样表面压痕对角线长度,从而得出的值。

原理

采用金钢石、钢球压头用试验力压入试样表面,保持规定时间后,卸除试验力,测量试样表面压痕对角线长度,从而得出的值。


检测目的

检验其各项硬度指标是否符合标准


检测内容

测试范围

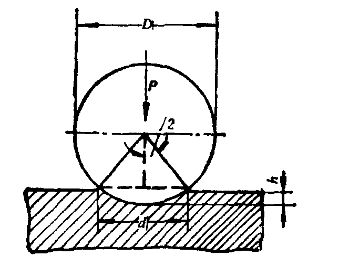

测试装置图

微小硬度

HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2


维氏硬度

HV1、HV2、HV3、HV5、HV10、HV20、HV30

洛氏硬度

HR(150x9.8N)、HR(100X9.8N)、HR (60X9.8N )

布氏硬度

HBS1、HBS2、HBS2.5、HBS5、HBS10


硬度试验

1.维氏硬度试验按GB/T 4340.1规定

2.布氏硬度试验按GB/T 231规定

3.洛氏硬度试验按GB/T 230规定

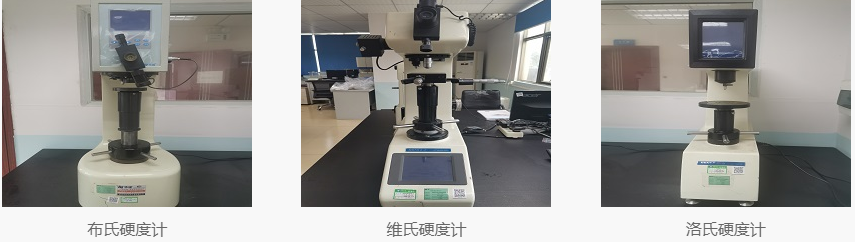

测试仪器


试验方法

1.常规检查,螺母硬度应在一个承面上进行,并取间隔为120°的三点硬度平均值作为螺母的硬度值。

2.如有争议,应通过螺母轴心线的纵向载面上,尽量靠近螺纹大径处进行。

3.维氏硬度试验为仲裁试验,应采用HV30的试验力。

4.试样表面应平坦光滑,试验面应无氧化物及外来污物,尤其不应有油脂。( 注: 维氏硬度试样表面粗糙度0.4max;小负荷维氏硬度试样表面粗糙度0.2max;显微维氏硬度试样表面粗糙度0.1max )。

5.压痕中心距试样边缘: 钢制品为压痕对角线的2.5倍,轻金属为压痕对角线的3倍;相邻压痕中心间距离:钢及铜制品为压痕对角线的3倍,轻金属铅及锡制品为压痕对角线的6倍。对角线长度之差应不超过对角线平均值的5%,如超过应在报告中注明。

6.对维氏硬度和显微维氏硬度试验,其压头下降速度应不大於0.2mm/S,加力中不应有冲击及振动。


  • 再回火硬度试验

目的:检验其材料,螺栓、螺钉或螺柱性能的稳定性。

原理:将同一产品按规定的温度再次进行回火后测其硬度与回火前之差异的一项试验。

测量方法及要求

1. 测定同一螺栓、螺钉或螺柱试件上再回火试验前、后三点硬度,其平均值之差不应大于20个维氏硬度值。再回火温度应达到下图规定的最低回火温度低10℃,并保温30min。

2. 该试验不是必须进行的,仅适用于有争议时的仲裁试验。
