400-633-0908
181 2654 7679
权威公正 传递信任
彰显品质 创造价值
紧固件拉伸试验

拉伸试验是指在承受轴向拉伸载荷下测定材料特性的试验方法。利用拉伸试验得到的数据可以确定材料的弹性极限、伸长率、弹性模量、比例极限、面积缩减量、拉伸强度、屈服点、屈服强度和其它拉伸性能指标。从高温下进行的拉伸试验可以得到蠕变数据。

拉伸试验是指在承受轴向拉伸载荷下测定材料特性的试验方法。利用拉伸试验得到的数据可以确定材料的弹性极限、伸长率、弹性模量、比例极限、面积缩减量、拉伸强度、屈服点、屈服强度和其它拉伸性能指标。从高温下进行的拉伸试验可以得到蠕变数据。


试验目的

通过对全尺寸或机加工试样的测试,判断其抗拉,屈服强度,伸长和收缩率是否符合规定要求。


检测项目

1)全尺寸轴向拉伸试验(实物拉伸)

适用范围:粗牙螺纹M1.6~M39 ; 细牙螺纹M8-P1.0~M39-P3.0

机械性能:最小抗拉强度;保证应力;楔负载;

试验条件:

必须在10~35℃ (美标为10~38℃ )条件下进行试验.如在较高或较低温度下,机械性能可能不同.必须使用专用夹具。(在低于该环境温度下产品性能尤其是冲击韧性可能发生变化)

最小抗拉强度适用于公称长度L≥2.5d的产品;最低硬度适用于长度L< 2.5d以及其他不能进行拉力试验(如头部结构的影响的产品)

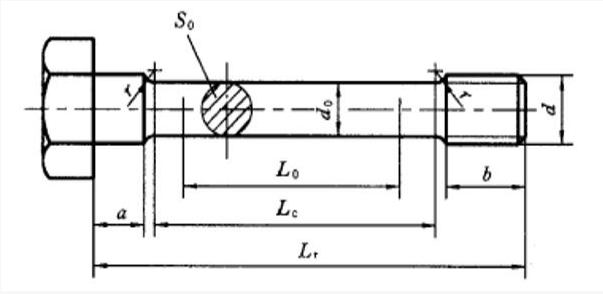

2)加工试样拉伸试验

适用范围:粗牙螺纹M1.6~M39 ; 细牙螺纹M8-P1.0~M39-P3.0

机械性能:抗拉强度;屈服点或规定非比例伸长应力;断后伸长率;断面收缩率。

试验条件:

必须在10~35℃(美标为10~38℃ )条件下进行试验.如在较高或较低温度下,机械性能可能不同.必须使用专用夹具。

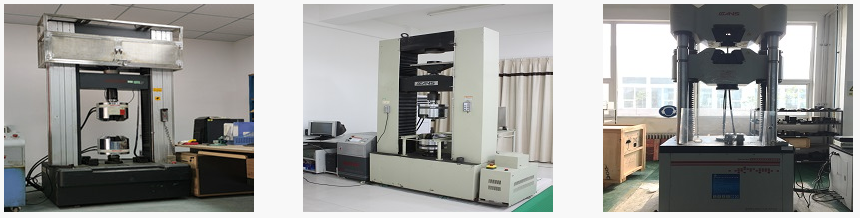

试验注意事项

1.对于4.8,5.8和6.8级(冷成型)的应进行实物拉伸。

2.承受拉力载荷而又未旋合的螺纹长度应大于一倍螺纹直径。

3.旋入固定机体螺纹长度应大于一倍直径。

4.断裂部位应发生在杆部和未旋合的螺纹长度内,不可发生在头杆结合部。

5.夹头移动速度不应超过25mm/min。
