检测目的

使T型接头和角接接头达到全焊透的评定（无相应标准，进行外观检查和宏观金相检查）不得有：裂纹、未熔合、未焊透

型式试验件分为板材试验件和管-板试验件

（1）板材试验件和管板试验件均应制备坡口。

（2）外径小于或等于160mm的管状件与容器相焊的接头采用管-板试验件；板材T形接头，外径大于160mm的管状件与容器相焊的接头采用板材试验件，也可以用管-板试验件。

检测项目

外观检测、宏观金相检验

1）外观检测：试件接头表面不得有：裂纹、未熔合、未焊透

2）宏观金相检验：接头焊缝根部应焊透，焊缝金属和焊接热影响区不得有裂纹、未熔合

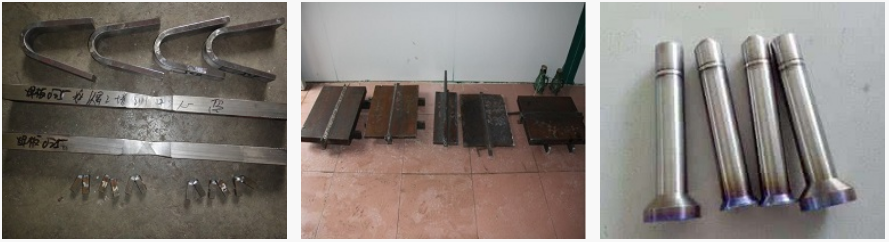

检测图片

型式试验评定规则

（1）型式试验件用钢材分为碳素钢和低合金钢、奥氏体高合金钢、铁素体高合金钢三类。

改变型式试验件钢材类别，需重新评定焊接工艺。

（2）型式试验件用焊材按焊缝金属分为碳素钢和低合金钢、奥氏体不锈钢、铁素体不锈钢三类。

改变型式试验件接头根部焊缝金属类别，需重新评定焊接工艺。

（3）焊接方法分为气焊、焊条电弧焊、钨极气体保护焊、熔化极气体保护焊和埋弧焊。

改变打底焊的焊接方法，需重新评定焊接工艺。

（4）坡口形式与尺寸发生下列变化时，需重新评定焊接工艺，当双面焊背面作清根处理时b）、c）除外。

a）坡口角度减少；

b）根部间隙减少；

c）钝边高度增加。

（5）打底焊用焊接规范发生下列变化时，需重新评定焊接工艺。

a）焊条（丝）直径增加（当焊接电流不随之增加时）；

b）焊接电流值减少【当焊条（丝）直径不随之减少时】。
