对接焊缝、角焊缝评定

对接焊缝是指在焊件的坡口面间或一焊件的坡口面与另一焊件端(表)面间焊接的焊缝,因焊件的边缘常加工成各种形状的坡口,故对接焊缝又称坡口焊缝。

角焊是指将两块金属垂直连接在一起的过程。这些焊缝通常被称为Tee接头--两个相互垂直的金属片,或Lap接头--两片重叠并在边缘焊接的金属片。

对接焊缝是指在焊件的坡口面间或一焊件的坡口面与另一焊件端(表)面间焊接的焊缝,因焊件的边缘常加工成各种形状的坡口,故对接焊缝又称坡口焊缝。

角焊是指将两块金属垂直连接在一起的过程。这些焊缝通常被称为Tee接头--两个相互垂直的金属片,或Lap接头--两片重叠并在边缘焊接的金属片。


检测内容

ISO 15614-1(钢焊板):

焊接件

测试项目

检测比例、数量

备注

对接件


VT

100%

-

PT或MT

100%

-

UT或RT

100%

-

横向拉伸

2个

-

横向弯曲

4个

-

夏比冲击

2组

-

硬度

按要求

依据ISO 9015-1

宏观

1个

-

微观

1个

适用于铝合金焊板


角接件


VT

100%

-

PT或MT

100%

-

UT或RT

100%

适用于全焊透

硬度

按要求

依据ISO 9015-1

宏观

2个

-

微观

1个

适用于铝合金焊板

注:以上为ISO标准要求,针对不同评定标准、母材材质、厚度和坡口形状,测试项目和数量会有所不同。


常用评定标准

AWS D1.1钢结构焊接规范

AWS D1.2铝结构焊接规范

AWS D1.6不锈钢焊接规范

ASME IX  焊接、钎接和粘接评定

AS/NZS 1554.1 钢结构焊接规范

SY/T 0452 石油输气管道焊接工艺评定方法

NB/T 47014金属材料焊接工艺规范及资格评定 焊接工艺性试验 第 2 部分 铝和铝合金的弧焊

EN ISO 15614-2金属材料焊接工艺规范及资格评定 焊接工艺性试验 第 2 部分 铝和铝合金的弧焊

ISO 15614-2金属材料焊接工艺规范及资格评定 焊接工艺性试验 第 2 部分 铝和铝合金的弧焊

ISO 15614-1金属材料焊接工艺规程及评定-焊接工艺评定试验——第1部分:钢的电弧焊和气焊、镍及镍合金的电弧焊

EN ISO 15614-1金属材料焊接工艺规程及评定-焊接工艺评定试验——第1部分:钢的电弧焊和气焊、镍及镍合金的电弧焊

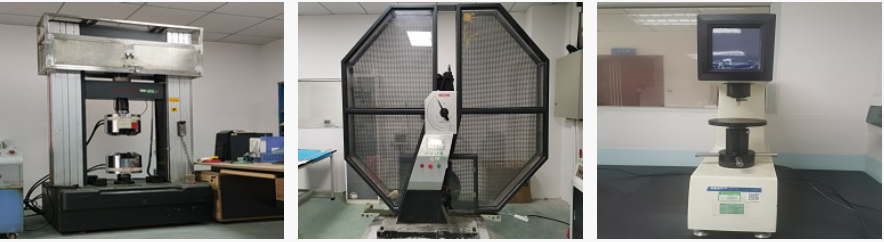

测试仪器
