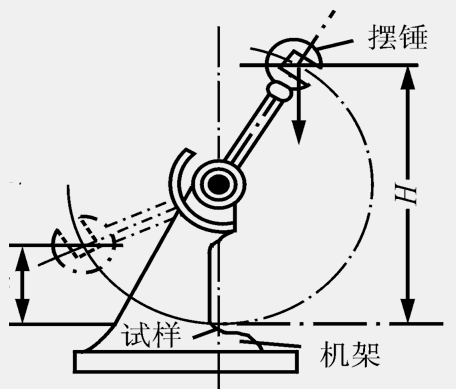

基本原理:夏比冲击测试是用来测定金属材料抗缺口敏感性(韧性)的试验。其原理是利用能量守恒定律，用规定高度和能量的摆锤对制备有U形缺口V形或无缺口的标准冲击试样，进行一次性冲击，使试样沿缺口或中间位置冲断，用断裂前后摆锤位置的高度差来计算试样的冲击吸收功，即为KV,KU或KW。
a. KV2: V型缺口试样使用2mm摆锤锤刃测得的冲击吸收能量
b. KV8: V型缺口试样使用8 mm摆锤锤刃测得的冲击吸收能量
c. KU2: U型缺口试样使用2 mm摆锤锤刃测得的冲击吸收能量
d. KU8: U型缺口试样使用8mm摆锤锤刃测得的冲击吸收能量
e. KW2: 无缺口试样使用2mm摆锤锤刃测得的冲击吸收能量
f. KW8: 无缺口试样使用8 mm摆锤锤刃测得的冲击吸收能量

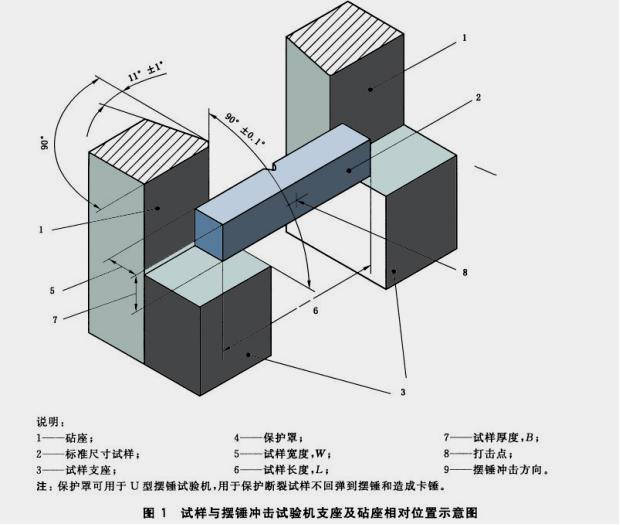

冲击试样的标准尺寸: 55mmX10mmX10mm; 55mmX10mmX7.5mm; 55mmX10mmX5mm; 55mmX10mmX2.5mm 通过协议也可以用其它厚度的试样.
环境控制及操作要求:
除非另有规定,室温冲击试验应在23℃士5℃进行。对于试验温度有规定的冲击试验,试样温度应控制在规定温度士2℃范围内进行冲击试验。
当使用液体介质冷却或加热试样时,试样应在转移至冲击位置前在该介质中保持至少5min。 当使用气体介质时,试样应在该介质中保持至少30min,
试样从介质中转移至冲击的间隔时间应不大于5S.例外情况是当室温或仪器温度与试样温度之差小于25℃时,试样转移时间应小于10s。
以上内容就是深圳安普检测给大家介绍的关于金属材料冲击测试主要试验原理及注意事项，大家可以参考了解。随后关于第三方检测相关内容需要了解的，可以随时咨询安普检测。
安普检测作为一家独立，严谨，诚信的第三方检测机构，有十多年的测试及失效分析经验，是您值得信赖的合作伙伴。随后我们还会持续给大家更新更多关于第三方检测相关内容，大家可以随时关注我们，或者有任何问题可以随时咨询：18126547679。
